防爆墙抗爆墙结构设计

钢筋混凝土防爆墙的钢筋交错处牢固绑扎、墙厚通常为30~40cm;加厚墙基埋入地下深度应大于1m。防爆墙应能承受3MPa的冲击压力。在有危险的装置与无危险的装置之间,以及在有较大危险的设备周围应设置防爆墙或其他阻挡设施。

防爆墙设计要求:

1、防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h。

2、防爆墙可采用配筋砖墙。当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙。

3、配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M 5。


防爆墙


构造配筋:沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋,其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。当砖墙长度、高度大于 6m时,应设钢筋混凝土中间柱及横梁,并按构造配筋。混凝土强度等级不应低于C15,其端部应与屋面梁及框、排架柱连接; 钢筋混凝土防爆墙厚度不应小于180mm,混凝土强度等级不应小于C20,钢筋截面面积由结构计算确定; 防爆墙上不宜开孔留洞。当工艺管道、电缆等必须穿过时,孔洞不应大于Φ200mm,孔洞周边应配置补强钢筋,孔洞应填封密实。

防爆墙可广泛应用于周边安全与防御墙、 设备护岸、 人员和材料掩体、 观察点、 防御射击阵地、 公路检查站、 边境检查站
  保护现有的结构、 高速公路交通管理、 防洪、 河道、 紧急防洪部署、 侵蚀控制 挡土墙.

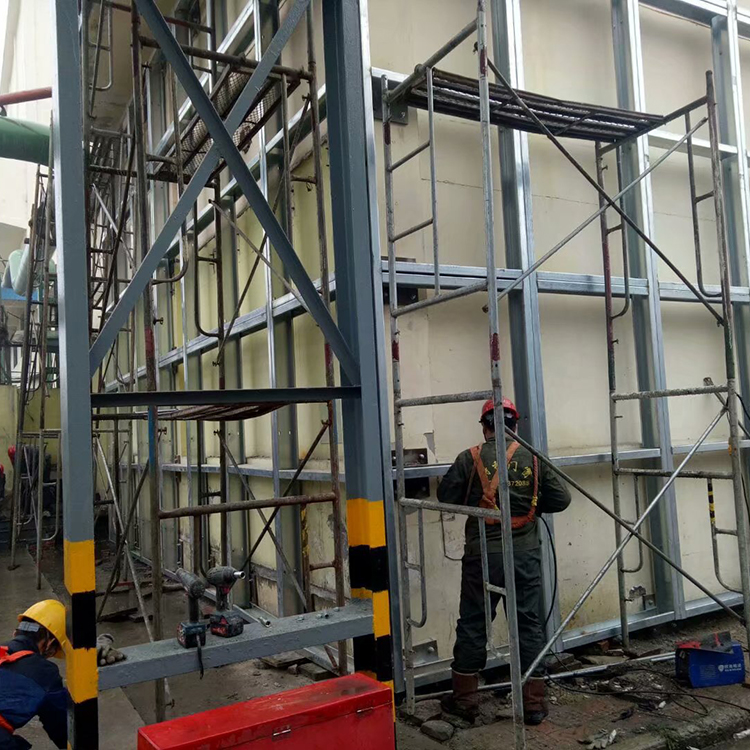

抗爆墙墙使用的规格根据防火防爆的要求。一般防爆板规格为: 1200×2400×9.5mm特殊厚度可以定做。竖向钢龙骨架防爆板需要C 型钢或用方钢制作龙骨架,一般采用10cm×5cm×3mm 方管作竖向龙骨,以600 间距竖向排列。但龙骨的间距主要是看防爆系统要求。



防爆墙

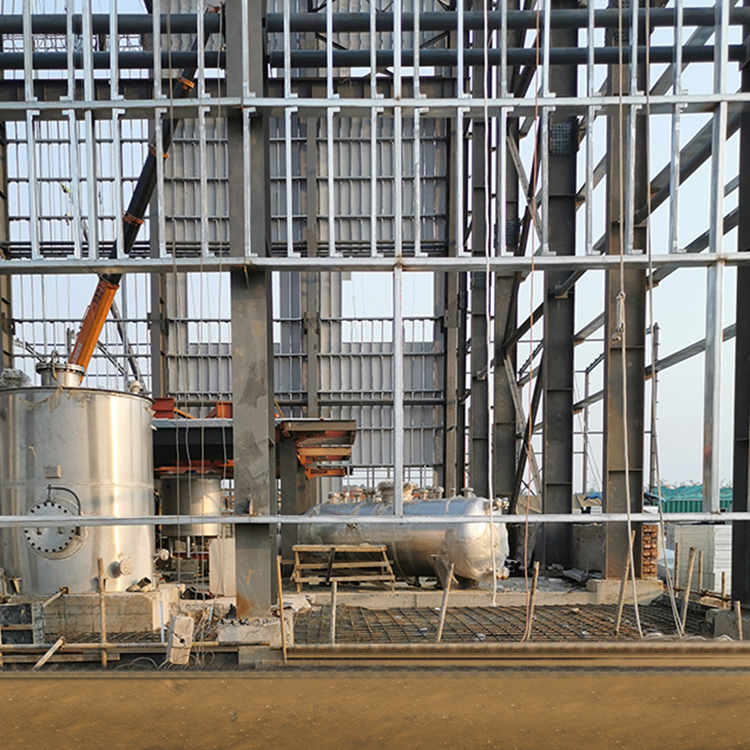

 天地龙骨天地龙骨一般采用规格为100mm x 50mmx3mm 龙骨,固定天地龙骨采用非燃性高强膨胀螺栓。横向龙骨架 横向龙骨一般采用100mm x 50mm x3mm龙骨,间距一般为1200mm 排列。两块防爆板拼接处采用100mm 防爆板条固定在横向龙骨上。
